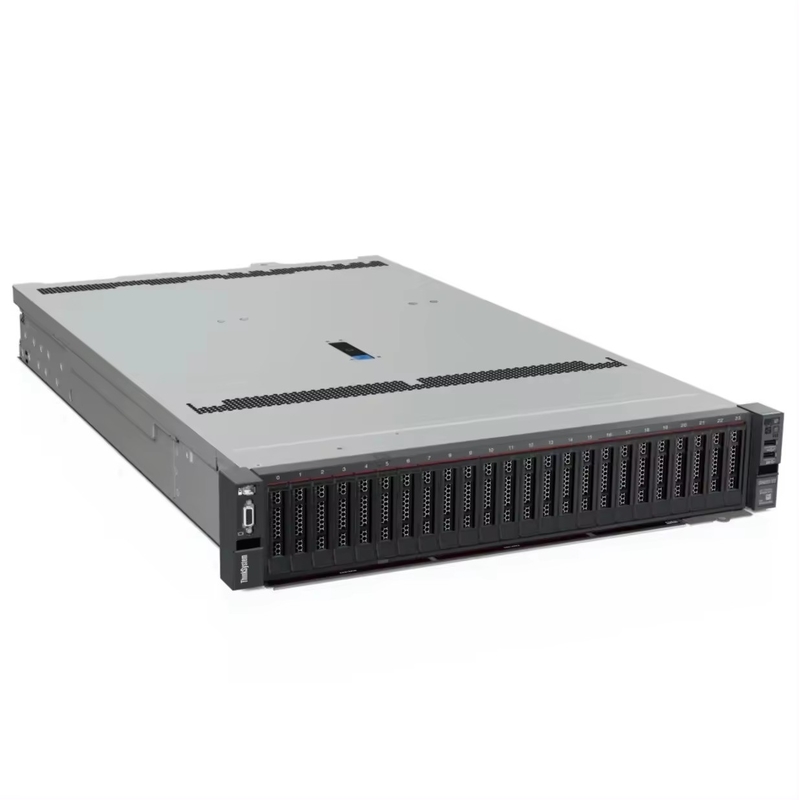

Le serveur Lenovo ThinkSystem SR655 V3 2U avec processeur AMD EPYC 9004 Genoa

Composants

Spécification

Types de machines

7D9F - 1 an de garantie
7D9E - 3 ans de garantie

Facteur de forme

Rack 2U.

Processeur

Un processeur AMD EPYC série 9004 (anciennement nom de code "Genoa"). Processeurs pris en charge jusqu'à 128 cœurs, vitesses de cœur allant jusqu'à 4,1
GHz et des valeurs TDP allant jusqu'à 360W. Prend en charge PCIe 5.0 pour les E/S haute performance.

Mémoire

12 emplacements DIMM. Le processeur dispose de 12 canaux de mémoire, avec 1 DIMM par canal (DPC). Lenovo TruDDR5 RDIMM, RDIMM 3DS et 9x4
RDIMM sont pris en charge, jusqu'à 4800 MHz

Mémoire maximale

Jusqu'à 3 To avec 12x RDIMM 3DS de 256 Go

Protection de la mémoire

ECC, SDDC, Patrol/Demand Scrubbing, Bounded Fault, Parité de commande d'adresse DRAM avec relecture, Nouvelle tentative d'erreur ECC DRAM non corrigée,
ECC sur puce, vérification et nettoyage des erreurs ECC (ECS), réparation après emballage

Baies de disques durs

Jusqu'à 20 baies de disques échangeables à chaud de 3,5 pouces ou 40 de 2,5 pouces :
* Les baies avant peuvent être de 3,5 pouces (8 ou 12 baies) ou de 2,5 pouces (8, 16 ou 24 baies)
* Les baies centrales peuvent être de 3,5 pouces (4 baies) ou de 2,5 pouces (8 baies)
* Les baies arrière peuvent être de 3,5 pouces (2 ou 4 baies) ou de 2,5 pouces (4 ou 8 baies)
* Des combinaisons de SAS/SATA, NVMe ou AnyBay (prenant en charge SAS, SATA ou NVMe) sont disponibles

Le serveur prend également en charge ces disques pour le démarrage du système d'exploitation ou le stockage sur disque :
* Deux disques de 7 mm à l'arrière du serveur (RAID en option)
* Module M.2 interne prenant en charge jusqu'à deux disques M.2 (RAID en option)

Consultez les configurations de stockage pour plus de détails.

Stockage interne maximal

 * Disques de 2,5 pouces : * 1228,8 To avec 40 SSD SAS/SATA de 30,72 To de 2,5 pouces
* 983,04 To avec 32 SSD NVMe de 30,72 To de 2,5 pouces
* 96 To avec 40 disques durs de 2,4 To de 2,5 pouces


* Disques de 3,5 pouces : * 440 To avec 20 disques durs de 22 To de 3,5 pouces
* 307,2 To avec 20 SSD SAS/SATA de 15,36 To de 3,5 pouces
* 153,6 To avec 12 SSD NVMe de 12,8 To de 3,5 pouces

Contrôleur de stockage

 * Jusqu'à 16 ports SATA intégrés (non-RAID)
* Jusqu'à 12 ports NVMe intégrés (non-RAID)
* Adaptateur de retransmission NVMe (PCIe 4.0 ou PCIe 5.0)
* Adaptateur de commutation NVMe (PCIe 4.0)
* Adaptateurs RAID SAS/SATA 12 Gbit * 8, 16 ou 32 ports
* Jusqu'à 8 Go de cache avec mémoire flash
* Interface hôte PCIe 4.0 ou PCIe 3.0


* HBA SAS/SATA 12 Gbit (non-RAID) * 8 ports et 16 ports
* Interface hôte PCIe 4.0 ou PCIe 3.0

Interfaces réseau

Emplacement SFF OCP 3.0 dédié avec interface hôte PCIe 4.0 x16, soit à l'arrière du serveur (accessible par l'arrière), soit à l'avant du
serveur (accessible par l'avant). Prend en charge une variété d'adaptateurs à 2 et 4 ports avec connectivité réseau 1GbE, 10GbE et 25GbE.
Un port peut éventuellement être partagé avec le processeur de gestion XClarity Controller 2 (XCC2) pour la prise en charge de Wake-on-LAN et NC-SI.
Adaptateurs réseau PCIe supplémentaires pris en charge dans les emplacements PCIe.

Emplacements d'extension PCIe

Jusqu'à 10 emplacements PCIe au total (soit 10 à l'arrière, soit 6 à l'arrière + 2 à l'avant), plus un emplacement dédié à l'adaptateur OCP (arrière ou avant).
Les configurations de disques de 2,5 pouces prennent également en charge une baie interne supplémentaire pour un adaptateur RAID ou HBA câblé.
Arrière : jusqu'à 10 emplacements PCIe, plus un emplacement dédié à l'adaptateur OCP. Les emplacements sont soit PCIe 5.0, soit 4.0 selon le riser
sélection et sélection de la baie de disques arrière. L'emplacement OCP est PCIe 4.0.
Les emplacements sont configurés à l'aide de trois cartes riser. Le riser 1 (emplacements 1 à 3) et le riser 2 (emplacements 4 à 6) sont installés dans les emplacements de la carte système,
le riser 3 (emplacements 7 à 8) et le riser 4 (9 à 10) sont câblés aux ports de la carte système. Une variété de cartes riser sont disponibles. Voir
l'extension d'E/S pour plus de détails.
Avant : Le serveur prend en charge les emplacements à l'avant du serveur (configurations avec jusqu'à 16 baies de disques), comme alternative à l'arrière
emplacements du riser 3 (et du riser 4). Les emplacements avant sont 2 emplacements PCIe x16 pleine hauteur demi-longueur plus 1 emplacement OCP. L'emplacement OCP est PCIe 4.0.
Interne : Pour les configurations de disques avant de 2,5 pouces, le serveur prend en charge l'installation d'un adaptateur RAID ou HBA dans une zone dédiée
qui ne consomme aucun des emplacements PCIe.

Ports

Avant : 1 port USB 3.2 G1 (5 Gbit/s), 1 port USB 2.0 (également pour la gestion locale XCC), port de diagnostic externe, port VGA en option.
Arrière : 3 ports USB 3.2 G1 (5 Gbit/s), 1 port vidéo VGA, 1 port de gestion système RJ-45 1GbE pour la gestion à distance XCC. En option
2e port de gestion à distance XCC (s'installe dans l'emplacement OCP). Port série COM DB-9 en option (s'installe dans l'emplacement 3).
Interne : 1 connecteur USB 3.2 G1 (5 Gbit/s) pour le système d'exploitation ou les clés de licence.

Alimentation

Jusqu'à deux blocs d'alimentation CA redondants échangeables à chaud, certification 80 PLUS Platinum ou 80 PLUS Titanium. 750 W, 1100 W, 1800 W, 2400 W,
et 2600 W CA, prenant en charge 220 V CA. Les options de 750 W et 1100 W prennent également en charge une alimentation d'entrée de 110 V. En Chine uniquement, toutes les alimentations
les options prennent en charge 240 V CC. Une alimentation de 1100 W avec une entrée CC de -48 V est également disponible.

Dimensions

Largeur : 445 mm (17,5 pouces), hauteur : 87 mm (3,4 pouces), profondeur : 766 mm (30,1 pouces)

Poids

Maximum : 38,8 kg (85,5 lb)
